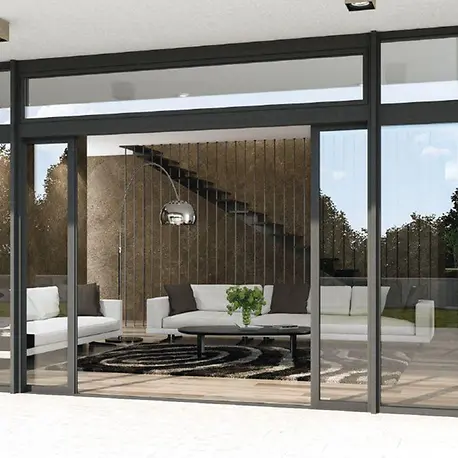

Baies vitrées alumimium
Système coulissant ASS 41 SC
L ‘ASS 41 SC garanti une performance thermique optimale allié à un design contemporain galbé ou cubique.
Bénéfices produit
Coulissant portefeuille à rupture de pont thermique;
Optimisation du clair de vitrage grâce à sa surface largement vitrée: 80% de surface vitrée pour 20% de masse vue aluminium;
Deux designs d’ouvrants : cubique et galbé.
Percussion centrale réduite à 74 mm et chicane grande inertie;
Assemblage des dormants et des ouvrants en coupe droite;
Joint anti-déchaussement haute résistance à l’arrachement (sans collage du vitrage)
VITRAGE
Le montage des vitrages est du type portefeuille. Des joints en EPDM ou TPE prédécoupés et pré-percés pour l »évacuation des eaux d »infiltration, réalisent l’étanchéité entre les profilés et les vitrages. Celui-ci s’efface au droit de la feuillure pour augmenter le clair de vitrage et éviter toute surépaisseur visible du solin du joint de vitrage.
Les joints de vitrage sont équipés d »une matière adhésive anti-arrachement, pour éviter le déchaussement des ouvrants et du vitrage.
Le drainage et la ventilation des feuillures sont assurés par des trous oblongs réalisés à l’intérieur des traverses hautes et basses.
Epaisseurs des vitrages 24-28-29-30 mm
VERROUILLAGE
Le vantail de service est équipé d’une poignée en zamak à mouvement intuitif (tirer coulissé) Up&Slide, sans sélecteur de fermeture, ou d »une poignée à ance, munie d’un palpeur anti-fausse manœuvre, d »un système anti-crochetage. Les gâches de verrouillage en zamak sont fixées par une vis pointeau dans le rail du montant.
Le vantail semi fixe, ou secondaire peut être équipé d »un verrou de manœuvre plat intégré dans l »ouvrant.
POSE
Les menuiseries peuvent être posées en pré-cadre en acier ou en Aluminium assemblé par des pièces en acier zingué. Ou par l’intermédiaire de tapées en Aluminium assemblées entre elles par des alvéovis.
Coté intérieur, la traverse basse du dormant est pourvue d’une goulotte intégrée, ou rapportée pour récupérer les eaux éventuelles de condensation, ainsi que les eaux de nettoyage des vitrages. En extrémité la goulotte drainée est équipée de deux embouts plastique d »obturation étanchés lors du montage.
Dans le cas de profilé rapporté sur des portes fenêtres ce profil est vissé.
Une bavette extérieure rejette les eaux de ruissellement sur l’appui maçonné.
Des rondelles en plastique d »étanchéité, sont positionnées sous les têtes de vis de fixation du cadre dormant afin d’éviter toute infiltration d’eau au droit des fixations. Les traverses basses de dormants ne doivent pas être percées, pour éviter tout risque d »infiltration. La fixation est réalisée par des pattes de fixation à « clamer » dans les dormants. Le bouclier thermique, installé par la suite, permet de dissimuler ces vis de fixation.
Dans les cas où le coulissant est exposé aux eaux de ruissellement, un profilé rejet d »eau extérieur muni d’embouts de finitions en plastique devra être utilisé sur la traverse haute du dormant, pour protéger le vantail extérieur le plus exposé.
Epaisseur de l’isolation : de 100 à 200 mm
ETANCHEITE
Fenêtre ou porte fenêtre coulissante dormant coupe 45°
Vitrage de 24 à 30 mm
Description :
Réalisation de menuiseries coulissantes en Aluminium mettant en œuvre les profilés Aluminium à rupture de pont thermique Schüco coulissant ASS 41 SC.
Conformes aux nouvelles normes XP P 24-400 pour les profilés et XP P 24-401 pour les fenêtres et sous DTA 6/15-2267 du 18 janvier 2016 en cours d »extension.
Finition :
– Anodisation garantie par le label EWAA.
Teinte :
– Laquage garanti par le label QUALICOAT avec possibilité d’une pré – anodisation pour une protection supplémentaire à la corrosion.
Profilés :
Les profilés en aluminium sont extrudés à partir des alliages qualité bâtiment 6060 T5 EN 12020, EN 573-3, EN 515 et EN 775-1 à 9.
Isolation thermique :
Le système utilisé est composé de profilés et accessoires permettant d’atteindre une isolation thermique jusqu’à la valeur de : 1.4 W/m2 .K (vitrage Ug : 1.0 W/m².K) Sw= 0.49 Tlw = 0.59
Les profilés en Aluminium des dormants sont composés de deux coquilles reliées entre elles par deux barrettes isolantes à base de polyamide (PA 6.6) de 32,4 mm d »entrefer, afleurentes avec les profilés Aluminium, elles évitent la rétention des eaux d’infiltration.
Deux boucliers thermiques avec et sans joint souple co-extrudé isolent efficacement les dormants du froid. Les boucliers thermiques clippés sur les dormants masque les vis d »assemblage. Le bouclier thermique en traverse basse est pré-drainé pour garantir une bonne évacuation des eaux, et est conforme aux normes pour personnes à mobilité réduite (PMR)
Sur les montants centraux « chicane », un bouclier thermique PVC est glissé sur les profilés des montants en Aluminium pour constituer la rupture thermique.
Assemblage :
Les profilés tubulaires des dormants périphériques, profondeur 60 mm, et 75 mm sont assemblés en coupes d’onglets au moyen d’équerres en Aluminium extrudé ou moulé, épousant parfaitement la forme des tubulures.
L’assemblage mécanique se fait par sertissage, vissage, ou goupillage, assurant ainsi un auto-serrage efficace.
Les profilés de l’ouvrant, profondeur 41 mm, sont assemblés en coupes droites avec pénétration des traverses (sans usinage) dans les montants. Cette technique garantie un pré-cadrage des ouvrants. La fixation des cadres ouvrant se fait par vis inox dans les alvéovis.
Etanchéité des assemblages :
L’étanchéité de l’assemblage des profilés tubulaires du dormant est réalisée par une colle à deux composants à base de polyuréthane. La colle est injectée par des trous de 5 mm de diamètre jusqu’à ce qu’elle sorte par les encoches de sertissage ou par les trous des goupilles, garantissant ainsi la maitrise d »une parfaite étanchéité.
La diffusion de la colle à l’intérieur de la tubulure est réalisée par des cannelures sur les équerres.
Cette soudure à froid de l »Aluminium renforce la tenue des angles, et garantie l »étanchéité des assemblages.
Les drainages sur la traverse basse du dormant sont invisibles et protégés par des déflecteurs cachés munis de clapets anti-retour inarrachables.
